معرفی محصول

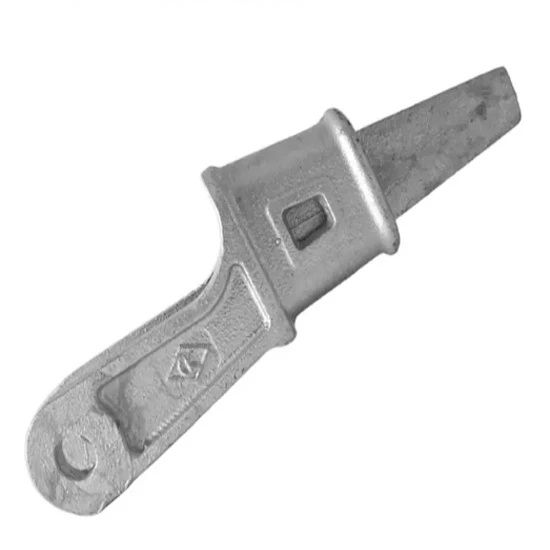

گیره کرنش گوه نوع Nx

سطح مقطع هادی قابل اجرا: 50-70 میلی متر مربع. این برای لنگر انداختن ترمینال هادی های رشته ای متوسط در خطوط توزیع، مناسب برای تثبیت کشش در پایانه های خطوط انشعاب 10 کیلوولت و سرب های قطره ترانسفورماتور است.

با طراحی قفل‌شونده گوه‌ای آلیاژ آلومینیوم، مونتاژ آن ساده و کم‌هزینه است، و بدون شل شدن رشته، گیره ضد لغزش ایجاد می‌کند. این به عنوان یک گیره لنگر کششی ویژه برای هادی های ACSR با اندازه متوسط و کوچک عمل می کند.

پارامترهای فنی

مدل	رشته قابل اجرا		ابعاد اصلی (میلی متر)				بار شکست اسمی (kN)
	بخش (mm²)	قطر خارجی (میلی متر)	C	M	L	R
NX-1	25–35	Φ6.6–7.8	18	16	150	6	45
NX-2	50–70	Φ9.0–11.0	20	18	180	7.3	88
NX-3	100–125	Φ13.0–14.0	24	24	200	7.3	143
NX-4	135–150	Φ15.0–16.0	28	27	220	8	164

پارامترهای فنی دقیق

گیره کرنش گوه نوع Nx

مدل: NX‑2

سطح مقطع هادی رشته ای قابل اجرا: 50-70 میلی متر مربع. قطر خارجی قابل اجرا رسانای رشته ای: Φ9.0-11.0 میلی متر. ابعاد اصلی: C=20، M=18، L=180، R=7.3; بار شکست اسمی: 88 کیلو نیوتن

ویژگی های محصول

ویژگی های گیره کرنش گوه نوع Nx

مواد:محفظه گیره از آلیاژ آلومینیوم ریخته گری شده با استحکام بالا ساخته شده است که دارای وزن سبک و ظرفیت کششی عالی برای برآورده کردن نیاز بار شکست نامی هر مدل است.

فرآیند:سوراخ‌های نصب روی شاخه‌های انتهایی با ماشینکاری CNC با تلورانس‌های ابعادی دقیق، حفر می‌شوند، که هم‌ترازی و مونتاژ صاف را با گیره‌ها و قیدهای منطبق ممکن می‌سازد.

حفاظت در برابر خوردگی:پیچ و مهره های فولاد کربن بر این اساس گالوانیزه و غیرفعال می شوند تا از تجمع آب و نمک در داخل رزوه ها جلوگیری شود. آنها در برابر زنگ زدگی در طول خدمات طولانی مدت در فضای باز مقاومت می کنند تا بعداً به راحتی جدا شوند و نگهداری شوند.

مطابقت استاندارد: مطابق با مشخصات تولید صنعتی برای اتصالات برق از جمله GB/T2314، GB/T2315، DL/T764 و DL/T284.
