معرفی محصول

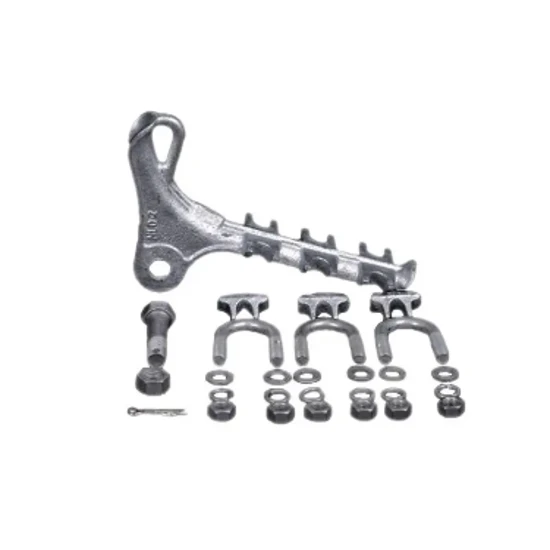

گیره کششی NLD-1 برای خطوط هوایی
مناسب برای قطر بیرونی رسانا از Φ5.0 تا 10 میلی متر، به طور خاص برای لنگر انداختن کششی هادی ها در خطوط هوایی با ولتاژ پایین-مقیاس کوچک 10 کیلوولت{4} و مناسب برای تثبیت پایانه های خطوط شاخه روشنایی خیابان های روستایی و هادی های ورودی سرویس کوچک طراحی شده است. این گیره کششی سبک وزن و سریع نصب میشود که دارای بدنه آلومینیومی ریختهگری است که با دو پیچ U- محکم میشود، برای هادیهای بار کوچک-قطر و سبک{10}} مناسب است.
پارامترهای فنی
|
مدل |
قطر سیم قابل اجرا (شامل روکش ها) (میلی متر) |

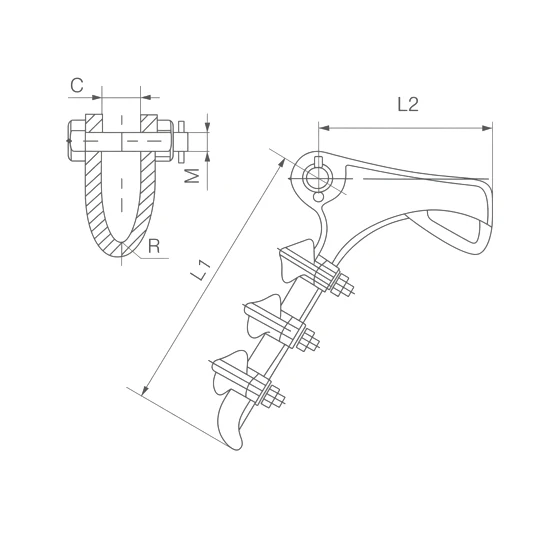

ابعاد اصلی (میلی متر) |
پیچ U |
بار شکست اسمی (kN) |
|
|||||
|
|
|
L1
|
L2
|
R
|
C
|
M
|
شماره
|
قطر (میلی متر)
|
|
|
|
NLD-1
|
Φ5.0–10
|
150
|
120
|
6.5
|
18
|
16
|
2
|
12
|
20
|
|
|
NLD-2
|
Φ10.1–14
|
205
|
130
|
8
|
18
|
16
|
3
|
12
|
40
|
|
|
NLD-3
|
Φ14.1–18
|
310
|
160
|
11
|
22
|
18
|
4
|
16
|
70
|
|
|
NLD-4
|
Φ18.1–23
|
410
|
220
|
12.5
|
25
|
18
|
5
|
16
|
90
|
|
پارامترهای فنی دقیق
گیره کششی NLD-1 برای خطوط هوایی
مدل NLD-1
مناسب برای قطر بیرونی هادی (از جمله عایق پیچیده شده) Φ5.0-10 میلی متر. ابعاد: L1=150 mm، L2=120 mm، R=6.5 mm، C=18 mm، M=16 mm; تعداد پیچهای U-: 2; قطر پیچ: 12 میلی متر؛ بار شکست نامی: 20 کیلو نیوتن.
ویژگی های محصول

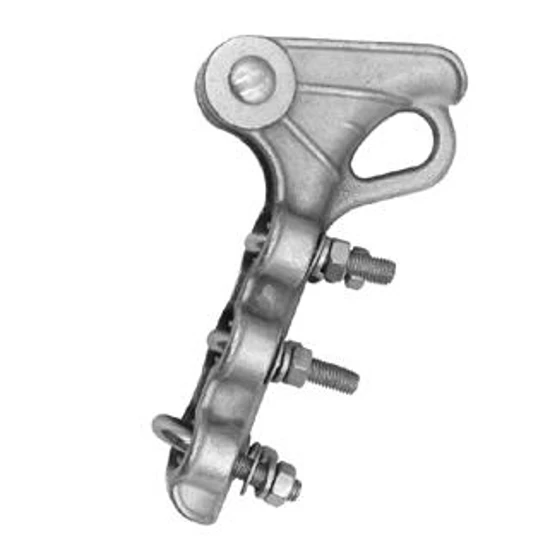

ویژگی های گیره کششی NLD برای خطوط هوایی
جنس: بدنه اصلی گیره از آلیاژ آلومینیوم ریختهگری ZL102 ساخته شده است که سبک وزن است و در عین حال استحکام کششی بالایی را ارائه میکند و تضمین میکند که تحت بارهای سربار طولانی مدت شکسته نشود.
فرآیند ساخت: بدنه گیره آلیاژ آلومینیوم از طریق یک فرآیند ریختهگری-قطعهای-تشکیل میشود که اطمینان حاصل میکند که حفرههای هوای داخلی یا سوراخهای شنی وجود ندارد و عملکرد بار مکانیکی یکنواخت و پایدار-در سرتاسر آن ارائه میشود.
محافظت در برابر خوردگی: کل بدنه آلیاژ آلومینیوم تحت آنودایز قرار می گیرد تا یک لایه اکسید محافظ متراکم تشکیل شود که از اکسیداسیون ناشی از قرار گرفتن در معرض هوای بیرون و باران جلوگیری می کند.
استانداردها: کاملاً مطابق با استانداردهای ملی برای گیره های کششی (GB/T 2314، GB/T 2315، DL/T 757)، پوشش هادی های بالای سر با قطرهای 5.0 میلی متر تا 23 میلی متر و بارهای شکست نامی 20 تا 90 کیلونیوتن است. مناسب برای کاربردهای انکرینگ ترمینال در خطوط هوایی در شبکه های 10 کیلوولت روستایی، شبکه های توزیع شهری و مناطق کارخانه های صنعتی.
